系统分为四层，第-层为设备层，包含:电力仪器仪表，微机继电保护，光伏逆变器，智能开关，故障及录波设备，温度巡检设

备，直流屏等。

第二层为采集层，通过前置通信管理机，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过标准的以太网接口向上

一层传输数据。

第三层为传输层，通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质

有双绞我和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。

第四层为展示层，通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，

故障再现，历史数据，波形分析，运行日志，操作管理等功能。除监控中心，还通过WEB,手机APP等方式向管理人员提供实时和数

据展现。

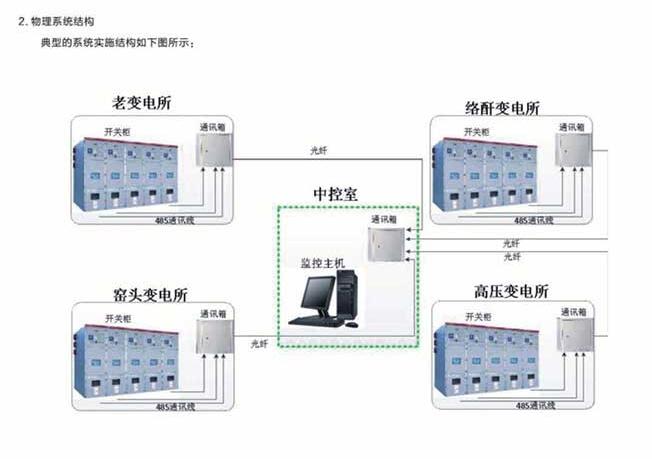

上图即为一个典型的系统物理结构，变电所内部设备通过RS485网络到通信箱，通信箱内置通信管理机和UPS电源等，将本地数据进行采集，通过通信箱的交换机与各个区域组成光纤环网，中控室则安装监控软件系统。
