产品详细介绍：

　　随着社会的进步，技术的发展，大量负载变化很快而且在运行过程中产生谐波的用电设备的使用，使得动态无功补偿与谐波治理的问题日益突出，配电系统中常常会出现含有谐波、且负荷变化较大的工况，传统的静态无功补偿及静态无源滤波装置无法满足这一需求。对此，安徽东能电气有限公司特别推出HSDY-TSF系列智能型动态无功补偿及谐波治理成套装置系列产品。它采用xj****的电力电子技术、智能控制技术，一方面有效解决了谐波工况下并联电容器投切补偿的问题，另一方面可根据用户实际要求抑制或治理谐波，清洁电网环境，为新一代智能型动态无功补偿及谐波治理成套装置。该装置用晶闸管作为投切开关实现滤波器的无触点自动投切，可以连续频繁投切滤波器组而不影响开关和电容器的寿命。滤波器可滤除系统中谐波电流，改善电压波形畸变，快速跟踪系统无功电流的变化，就地进行无功补偿，改善用户的功率因数，降低电耗，稳定母线电压。　　
　　应用行业：
　　可广泛应用于电力、冶金、造船、港口、煤矿、石油、化工、轻工、建材、机械等行业供配电系统中，要求动态无功补偿且同时需要抑制或治理谐波的场合，尤其适用于有谐波且负荷变化较大的工况。　　
　　应用负载：
　　轧机、电焊机、提升机、大型吊机、行车等冲击性负载　　
　　主要功能：
　　◆  有效支撑系统电压，确保系统正常运行
　　◆  保障功率因数达标，避免无功罚款，同时有效提高设备利用率
　　◆  有效抑制或治理谐波，使系统谐波满足******标准　　
　　技术特点：
　　◆  零电流投切，xj****的大功率晶闸管电流过零投切技术，实现零电流投入、零电流切除，无涌流、无冲击，可频繁、快速投切
　　◆动态响应速度快，快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间小于30MS
　　◆根据谐波源的特性设定滤波器的投切方式和控制策略
　　◆针对三相平衡负荷和不对称负荷可实现三相或分相投切

　　技术指标：
　　◆动态响应时间：＜30ms
　　◆额定电压：＜1100v
　　◆谐波测量范围：1-50次
　　◆基波无功补偿：功率因数在0.92以上
　　◆谐波滤除率：非标滤波型谐波满足GB/T14549-1993

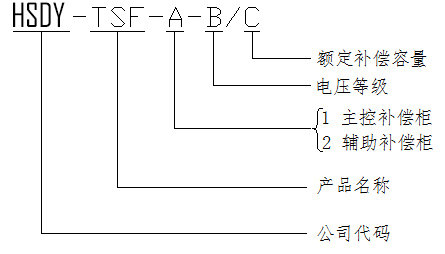

　　型号说明：

　　注：HSDY:安徽东能电气有限公司
　　TSF:晶闸管型动态无功补偿补偿及谐波治理装置
　　A:1：主控补偿柜；2：辅柜补偿柜
　　B:额定电压    C：额定补偿容量

　　柜体尺寸表：
　　

　　原理说明：
　　HSDY-TSF系列动态无功补偿及谐波治理成套装置，主要由快速反应智能型控制器、快速投切可控硅开关、滤波电容器、滤波电抗器、断路器、机柜等构成，控制器采用前馈式监测（三相平衡负荷，采集单相信号；三相不平衡负荷，采集三相信号），以负载的实时无功功率为投切物理量，应用瞬时无功控制理论及网压支持算法， 在10ms内完成信号数据采集、计算、及控制输出；可控硅投切开关接到投切指令后，在小于10ms内完成零电流投入，投切无涌流，对电网无冲击，并且在主电路和开关中采取措施，对于主回路滤波电容器有预充电的作用，避免了投切电容器的冲击，使运行更加稳定、安全、可靠。为保证实时跟踪投切，整个系统响应时间小于20ms，可满足快速变化负载的需要，实现快速补偿。

　　HSDY-TSF系列动态无功补偿滤波成套装置，按功能可分为：标准调谐型、非标滤波型

　　标准调谐型：主要适用于含有少量谐波，负荷变化较快的系统中。一般情况下，在这种系统中，单纯投切电容器组的无功补偿装置是不能直接使用的，危害有三：一为并联电容器组对谐波的放大，电容器组与电网形成并联谐振使谐波电流放大，以致于电压及电流的畸变更为严重；二为谐波对并联电容器的直接影响，谐波电流叠加在电容器的基波电容上，使电容器的电流有效值增大，温升增大，会降低电容器的使用寿命或使电容器损害；三为难以跟踪快速变化的负载，容易引起过补和欠补，导致网压波动。针对于此，在谐波含量小于30%的系统中，无功补偿装置应该串接调谐电抗器，使此回路中的谐振频率调谐低于***低次谐波，使其在工频呈电容性，改善功率因数，在谐振频率时呈感性，防止谐振的发生，以防止谐波的放大，HSDY-TSF调谐型动补标准装置能吸收5次谐波大于50%。

　　非标滤波型：适用于含有较大量的谐波的系统中。HSDY-TSF装置由电容器串联滤波电抗器组合而成，在工频呈电容性，改善功率因数，在所设计的谐振频率时形成串联谐振，使此L-C回路在此频率时形成非常低的阻抗，而能吸收大部分的谐波电流，从而改善系统中电压和电流的谐波畸变率。在实际工程中，用户的负载特性和容量不尽相同，我们会根据情况，设计不同用途（单调谐、双调谐、高通、组合等）、不同谐振频率（5次、7次、11次等）、不同容量的谐波滤波器，滤波型HSDY-TSF一般需要非标准设计。

　　技术特点：
　　◆控制结构简单，功能强大，可靠性高
　　◆按照负荷的无功电流、谐波电流进行调节，可实现快速跟踪
　　◆动态响应速度快
　　◆根据谐波源的特性设定滤波器的投切方式和控制策略
　　◆投切时无暂态冲击
　　◆针对三相平衡负荷和不对称负荷可实现三相或分相投切
　　◆克服了传统的交流接触器投切方式的缺点，无合闸涌流冲击，无电弧重燃、无须放电即可再投
　　◆具有手动、自动切换功能
　　◆滤波器组过电流保护，滤波器组电流速断保护，晶闸管过热保护
　　◆三相电流不平衡保护，过电压、欠电压保护　　
　　技术指标：
　　◆动态响应时间：＜20ms
　　◆***大单级容量：500Kvar
　　◆分级调节：6-10级
　　◆系统电压：＜660v
　　◆基波频率：50H z
　　◆环境温度：0-40℃
　　◆相对湿度：＜85%（环境温度为25℃）
　　◆大气压力：80-110kpa（海拔2000米以下）
